No domínio da fabricação industrial, o manuseio e processamento eficiente de materiais de teia são de extrema importância. Um componente crucial que desempenha um papel significativo neste processo é a guia pneumática de enrolamento da banda. Como fornecedor líder de guias de enrolamento de banda, estamos aqui para nos aprofundar no princípio de funcionamento deste dispositivo notável e explorar suas aplicações e benefícios.
Os princípios básicos do enrolamento da web
Antes de mergulharmos no princípio de funcionamento do guia pneumático para enrolamento de banda, vamos primeiro entender o conceito de enrolamento de banda. O enrolamento da teia refere-se ao processo de enrolar uma folha ou tira contínua de material, como papel, filme, tecido ou metal, em um núcleo. Este processo é amplamente utilizado em vários setores, incluindo impressão, embalagens, têxteis e plásticos.
O principal objetivo do enrolamento da teia é garantir que o material da teia seja enrolado de maneira uniforme e firme no núcleo, sem rugas, dobras ou folgas. Isto requer controle preciso da tensão, alinhamento e velocidade do material da teia durante o processo de enrolamento. A guia pneumática de enrolamento da teia é um componente chave que ajuda a atingir esse objetivo, guiando o material da teia ao longo de um caminho específico e mantendo seu alinhamento.
Princípio de funcionamento de uma guia pneumática de enrolamento de banda
O guia pneumático de enrolamento da banda opera com base no princípio da pressão do ar e controle mecânico. Consiste em vários componentes principais, incluindo um rolo guia, um cilindro pneumático, uma válvula de controle e um sensor. Vamos dar uma olhada mais de perto em como esses componentes funcionam juntos para orientar o material da web.
Rolo Guia
O rolo guia é o principal componente da guia de enrolamento da banda. Normalmente é feito de um material de alta qualidade, como aço ou alumínio, e é projetado para fornecer uma superfície lisa e estável para o deslizamento do material da teia. O rolo guia é montado em uma estrutura e pode ser ajustado vertical e horizontalmente para garantir o alinhamento adequado com o material da teia.
Cilindro Pneumático
O cilindro pneumático é responsável por movimentar o rolo guia em resposta aos sinais recebidos da válvula de controle. Ele é movido por ar comprimido e pode gerar uma quantidade significativa de força para mover o rolo guia com rapidez e precisão. O cilindro pneumático é conectado ao rolo guia através de um sistema de articulação, que permite transferir a força do cilindro para o rolo.
Válvula de controle
A válvula de controle é o cérebro do Web Winding Guide. É responsável por regular o fluxo de ar comprimido para o cilindro pneumático com base nos sinais recebidos do sensor. A válvula de controle pode ser ajustada para controlar a velocidade e a direção do rolo guia, permitindo um controle preciso do material da teia.
Sensor
O sensor é usado para detectar a posição e o alinhamento do material da teia. Pode ser um sensor mecânico, como um interruptor de proximidade ou um sensor fotoelétrico, ou um sensor eletrônico, como um sensor laser ou um sensor de visão. O sensor envia sinais para a válvula de controle, que então ajusta a posição do rolo guia para manter o material da trama na posição desejada.
Como funciona
O processo de trabalho da guia pneumática para enrolamento de banda pode ser resumido da seguinte forma:
- Configuração inicial: O guia de enrolamento da banda é instalado na bobinadeira e ajustado na posição e alinhamento desejados. O rolo guia é posicionado no centro do material da teia e o sensor é calibrado para detectar a posição da borda da teia.
- Alimentação de material da web: O material da teia é alimentado na máquina bobinadora de teia e passa sobre o rolo guia. O sensor detecta a posição da borda da banda e envia sinais para a válvula de controle.
- Ativação da válvula de controle: Com base nos sinais recebidos do sensor, a válvula de controle regula o fluxo de ar comprimido para o cilindro pneumático. O cilindro pneumático move então o rolo guia na direção apropriada para manter o material da trama na posição desejada.
- Monitoramento e Ajuste Contínuo: O sensor monitora continuamente a posição da borda da banda e envia sinais para a válvula de controle. A válvula de controle ajusta então a posição do rolo guia conforme necessário para garantir que o material da trama permaneça alinhado e centralizado.
Aplicações e Benefícios
A guia pneumática para enrolamento de banda tem uma ampla gama de aplicações em diversos setores. Algumas das aplicações comuns incluem:
- Indústria Gráfica: Na indústria de impressão, o guia de enrolamento da banda é usado para garantir que o material impresso seja enrolado de maneira uniforme e firme no núcleo, sem rugas ou dobras. Isso ajuda a melhorar a qualidade do produto impresso e a reduzir o desperdício.
- Indústria de embalagens: Na indústria de embalagens, o Guia de enrolamento da banda é usado para guiar o material de embalagem, como filme plástico ou papel, durante o processo de enrolamento. Isto ajuda a garantir que o material de embalagem seja enrolado de maneira uniforme e firme, o que melhora a aparência e a integridade do produto embalado.
- Indústria têxtil: Na indústria têxtil, o guia de enrolamento da banda é utilizado para guiar o tecido durante o processo de enrolamento. Isto ajuda a garantir que o tecido seja enrolado de maneira uniforme e firme, o que melhora a qualidade do produto têxtil e reduz o desperdício.
- Indústria de Plásticos: Na indústria de plásticos, o guia de enrolamento da banda é usado para guiar o filme ou folha plástica durante o processo de enrolamento. Isso ajuda a garantir que o material plástico seja enrolado de maneira uniforme e firme, o que melhora a qualidade do produto plástico e reduz o desperdício.
Os benefícios de usar uma guia pneumática para enrolamento de banda incluem:
- Alinhamento da Web aprimorado: O guia de enrolamento da teia ajuda a garantir que o material da teia esteja alinhado e centralizado durante o processo de enrolamento, o que melhora a qualidade do produto enrolado.
- Resíduos reduzidos: Ao garantir que o material da teia seja enrolado de maneira uniforme e firme, o Guia de Enrolamento da Teia ajuda a reduzir o desperdício e a melhorar a eficiência do processo de enrolamento.
- Maior produtividade: O guia de enrolamento da banda permite um controle preciso do material da banda, o que ajuda a aumentar a velocidade e a produtividade do processo de bobinagem.
- Fácil instalação e manutenção: O Guia de Bobinagem Web é fácil de instalar e manter, o que reduz o tempo de inatividade e o custo do processo de bobinagem.
Produtos Relacionados
Como fornecedor de guias de enrolamento de banda, oferecemos uma gama de produtos relacionados para atender às diversas necessidades de nossos clientes. Alguns de nossos produtos populares incluem:

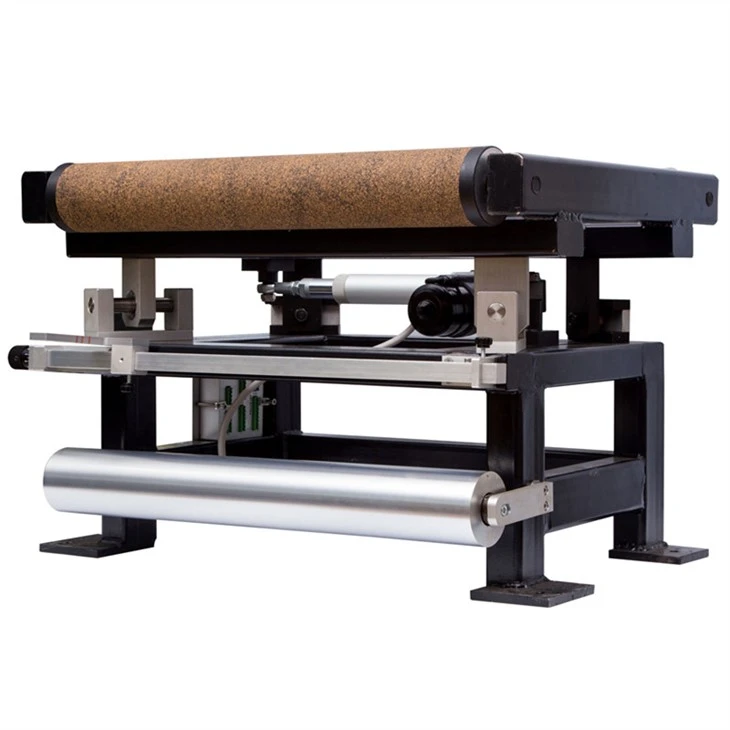

- Estrutura de direção do guia da web: Este produto foi projetado para fornecer controle preciso do material da teia durante o processo de enrolamento. Possui uma estrutura robusta e um mecanismo de direção de alta precisão, que permite alinhamento e ajuste precisos do material da teia.
- Guia da web de corpo dividido: Este produto foi projetado para fornecer uma solução flexível e eficiente para guiar o material da teia. Possui um design de corpo dividido, que permite fácil instalação e manutenção, e um rolo guia de alta precisão, que garante uma operação suave e estável.
- Guia de enrolamento da web: Este produto é nosso principal produto, projetado para fornecer uma solução confiável e eficiente para guiar o material da teia durante o processo de enrolamento. Possui sistema de controle pneumático, que permite o controle preciso do rolo guia, e sensor de alta precisão, que garante alinhamento e ajuste preciso do material da tela.
Contate-nos para compras
Se você estiver interessado em adquirir uma guia de enrolamento pneumático ou qualquer um de nossos produtos relacionados, entre em contato conosco para obter mais informações. Nossa equipe de especialistas terá prazer em ajudá-lo a selecionar o produto certo para suas necessidades específicas e fornecer um orçamento competitivo. Esperamos trabalhar com você e ajudá-lo a melhorar a eficiência e a qualidade do seu processo de bobinagem de banda.
Referências
- Smith, J. (2019). Tecnologia de enrolamento de banda: princípios e aplicações. Nova York: Wiley.
- Jones, A. (2020). Sistemas Pneumáticos: Projeto e Operação. Londres: Elsevier.
- Marrom, C. (2021). Automação Industrial: Um Guia Prático. Sidney: Pearson.
